熱銷! 就是好品質 高品質A4988 步進馬達驅動模組 含散熱片 S1X/S2X為0.1歐姆

NT$85
供貨狀況: 尚有庫存

此商品參與的優惠活動

加入最愛 已銷售: 49 件 此商品『最高』可以折抵紅利 0
商品介紹

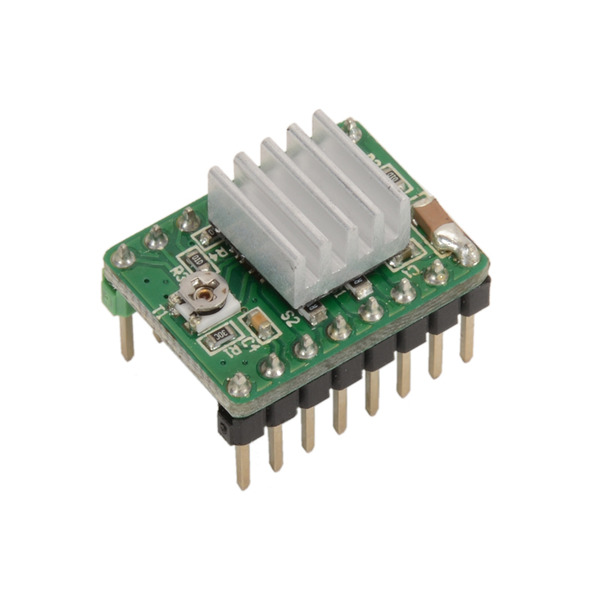

商品名稱: A4988步進馬達驅動模組(成品) 步進電機
商品內容: 1A4988驅動器(含散熱片)
其他說明:
     請注意! PCB電路板顏色是可以更改的紅色綠色黑色什麼顏色不代表新舊版本本賣場直接標示S1X/S2X0.1歐姆
建議與注意事項:
     1. 建議先使用RAMPS1.4測試韌體進行測試基本電路及步進馬達;步進馬達之使用務必先行校正A4988之電流調整,太過不適當的電流有可能損傷馬達、控制電路甚至燒毀。RAMPS1.4與步進馬達
     測試韌體:
               /wiki/File:RAMPS1.4_TestCode.pde
              或下載改良版(可測LCD控制板):
              /folderview?id=0B8Soooy5J2s2dXBXOGlGeUxYeHc&usp=sharing
     2. 調整A4988電流時,請勿連接電腦。
     3. 當同時使用USB電腦連線與外部12V電源時, A4988必須已經調到適當的電流(或最小電流)才能打開12V電源供應器之電源;若A4988當時電流是很高而未校正的,打開12V電源將可能燒毀Mega2560或A4988。
     4. 組裝完成若以手推動XYZ軸的步進馬達動作請勿太過快速,因為這樣會產生反饋電流,此電流有可能導致A4988控制模組受損。
     5. 請務必遵守上述原則保護電路,電路受損甚至比永久壞損麻煩,因為有可能導致電路會動作但卻不到位,因此造成列印失敗卻無法發現原因。

請注意本項商品出廠為100%檢測,品質保證,購買本項商品請面交並當面測試,若非當面測試面交並無法提供所謂收到的商品是不良品之保固,原因是本公司收到退回的所謂故障品都是使用者使用不當不小心燒掉所導致,既然本店出貨時無法測試存證出貨時是良品,您也無法證明收到就是不良品,若對於此條件有疑慮請勿下標購買。



規格說明

- 輸出:最大2A電流
- 常見步進馬達疑惑解說
- a4988_DMOS_microstepping_driver_with_translator
- A4988 Vref調整自動計算
- 如何調整A4988模組Vref:
1. 將A4988驅動模組安裝於RAMPS1.4或RAMPS FD
2. 將RAMPS1.4與Mega2560組合(或將RAMPS FD與Arduino DUE組合)
3. 將USB傳輸線一端插在Mega2560(或Arduino DUE)另一端插入電腦
4. 此時USB的5V電源已經進入整個電路準備進行調整(不需要將12V電源開啟!!)
5. 三用電表使用電壓十位數檔
6. 三用電表紅色觸碰可變電阻 黑色觸碰旁邊的GND
7. 以絕緣起子進行調整(請勿使用一般金屬起子 以免造成短路)

所計算出之Vref為理論值 由於A4988分壓緣故 未必能調整道理論值
實務上比較建議略低於此理論值 能防止步進馬達以及A4988發燙
當A4988長時間過熱有可能造成馬達失步 建議以風扇吹散熱片散熱
