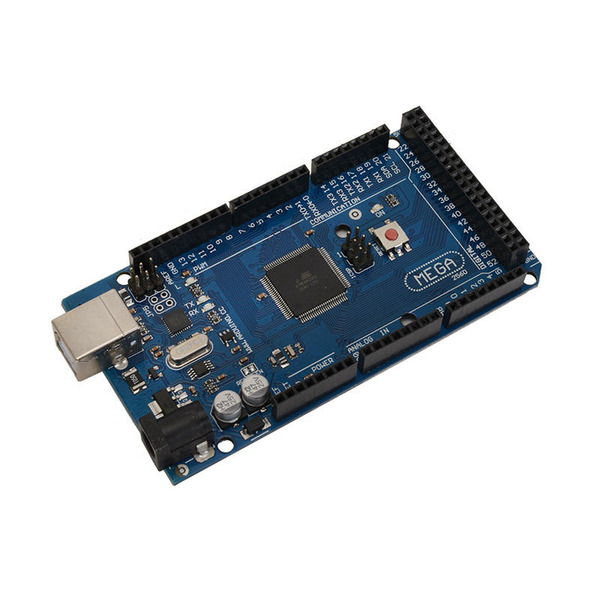

熱銷! 美國進口晶片 Arduino Mega2560 R3 16U2 控制板 附教學 副廠款

售價
NT$350
供貨狀況: 尚有庫存
加入最愛 已銷售: 1 件 此商品可以折抵紅利 0
商品介紹
  • 商品名稱: 熱銷! 美國進口晶片 Arduino Mega2560 R3 16U2 控制板 附教學 副廠款
  • 商品內容:
    • Arduino Mega2560 (副廠款,100%相同) x1
    • USB傳輸線 x1
  • 商品說明:
    • 使用ATMEGA16U2晶片替代2011版本的ATMEGA8U2,ISP FLASH容量增加一倍,便於更強大的功能擴展,開發需要。
    • ATMEGA16U2除了提供傳統的USB轉串口功能外,還可以讓用戶自己編程定義其它的功能,比如可以把USB口設定成滑鼠控制、鍵盤、遊戲搖桿、攝影機等等(這些應用還有待Arduino團隊來公佈具體的實施方案。
    • 外部接口在2011版本基礎上增加了SDA、SCL(位置在AREF的左側)。 IOREF接口可以提供給Shield一個電壓參考。並且為了將來的系列產品兼容性考慮IOREF左側預留一個端口。
    • RESET電路比2011版本有所改進。防止RESET意外重置,RESET電路更加穩定。
    • 真正 Arduino Mega 2560 R3 晶片非所謂 "相容版"晶片。
    • 原廠說明: Revision 3 of the board has the following new features:
    • 1.0 pinout: added SDA and SCL pins that are near to the AREF pin and two other new pins placed near to the RESET pin, the IOREF that allow the shields to adapt to the voltage provided from the board. In future, shields will be compatible both with the board that use the AVR, which operate with 5V and with the Arduino Due that operate with 3.3V. The second one is a not connected pin, that is reserved for future purposes.
    • Stronger RESET circuit.
  • 其他說明:
    • Arduino為一家義大利公司,其所有銷售之硬體與軟體大多為免費開源資源。
    • 本商品主晶片使用進口原廠零件,電路板位於第三地製造。
    • 本商品為"副廠"之意,為經由該公司開源資源在第三地製造電路"完全相同"之商品; 非義大利原廠製造進口。
    • 請自行至Arduino 免費下載開發軟體Arduino IDE。
    • 寫程式不是兩三天可學會的請自行努力學習,網上資源很多,免費教學也很多。
    • 此電路板為創客開發用零件,若對品質有疑慮請至本公司實際測試,一旦出貨恕不保固。
    • 免費相關資料(說明、教學、範例、編譯軟體、驅動程式): https : // www . 3dprow . com (請去除空格)。
    • 請注意本商品出廠為100%檢測,品質保證,若對品質有疑慮請於購買時預約至本公司自取並當面測試,非當面測試則無法提供所謂收到的商品是不良品之保固,具經驗,收到退回的故障品都是使用者使用不當所導致損壞;本公司出貨時無法一一測試錄影存證為良品,消費者也無法證明收到就是不良品,若對於此條件有疑慮請勿下標購買。
    • 提供您安裝訣竅: 收到商品不要急著全部電路都安裝上去通電測試,這是周邊電路有問題或是安裝不良導致本電路板燒掉的主要兩項原因,請使用USB線接上電腦安裝驅動程式先試著下載僅使用5V/3.3V的電路系統做測試(如LCD螢幕),確定本電路板正常動作之後再進行其他安裝。
    • 本副廠與原廠電路相同,並不代表副廠商品容易故障損壞,錯誤的實驗操作才是導致失敗與損壞的主要原因。
  • 相關知識: (3D印表機組裝須知)
    • 建議先使用RAMPS1.4測試韌體進行測試基本電路及步進馬達;步進馬達之使用務必先行校正A4988(或其他不進馬達驅動器)之電流調整,太過不適當的電流有可能損傷馬達、控制電路甚至燒毀。
    • 調整A4988電流時,請勿連接電腦。
    • 當同時使用USB電腦連線與外部12V電源時, A4988必須已經調到適當的電流(或最小電流)才能打開12V電源供應器之電源;若A4988當時電流是很高而未校正的,打開12V電源將可能燒毀Mega2560或A4988。
    • 組裝完成若以手推動XYZ軸的步進馬達動作請勿太過快速,因為這樣會產生反饋電流,此電流有可能導致A4988控制模組受損。
    • 請務必遵守上述原則保護電路,電路受損甚至比永久壞損麻煩,因為有可能導致電路會動作但卻不到位,因此造成列印失敗卻無法發現原因。
