商品名稱: Arduino Mega2560+RAMPS1.6+A4988x4 / x5
商品內容:
1. Arduino Mega2560 (副廠款,100%相容) x1
2. RAMPS1.6介面板 x1
3. A4988步進馬達驅動模組(含散熱片) x4 / x5
4. USB傳輸線 x1
其他說明:
- Arduino為一家公司,旗下商品近百種,Mega2560僅為旗下一種商品,請勿僅描述如"使用Arduino控制"等句子,請以控制板型號進行描述或溝通,否則難以了解控制板款式。
- 此處銷售之Mega2560控制板為根據Arduino開源(Open Source)之電路資料製造,為副廠版本,硬體韌體軟體皆100%完全相同。
- RAMPS目前出貨版本1.6。
- 驅動程式請至http://arduino.cc下載。

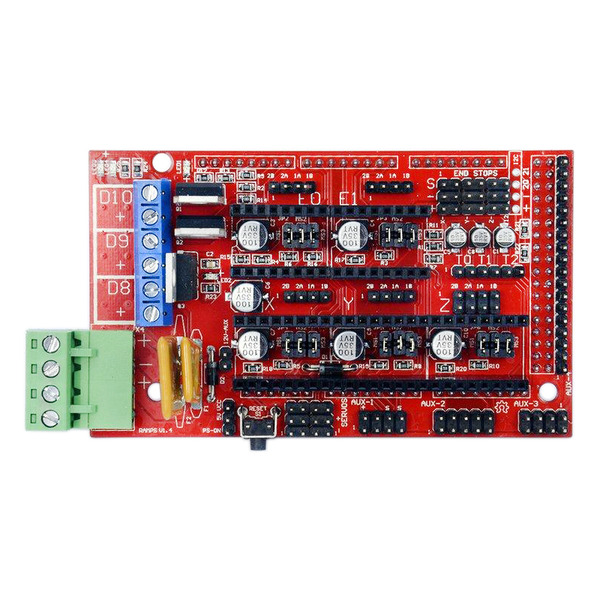

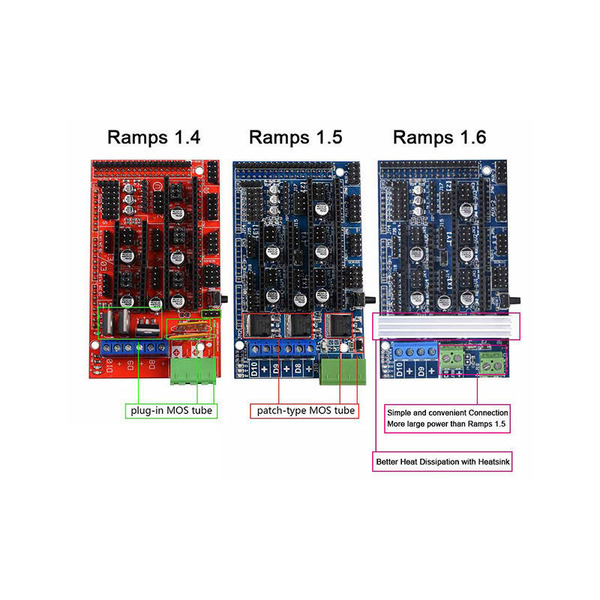

- RAMPS1.4與RAMPS1.6詳細差異。
請注意:
1. 請勿在通電的情況下(不論是USB供電或是外部供電)插或拔任何連線中裝置,這是作業的基本常識,包含RAMPS、
A4988、步進馬達、限位開關甚至跳帽,這樣的動作相當危險可能永久燒毀部分零件,也可能燒毀你的電腦USB
PORT。
2. 請保護電路環境安全,避免任何金屬(或導電物品)掉落或是觸碰到電路板,否則將可能導致短路燒毀甚至影響安全。
3. 視需要調整A4988上面的VR至適當電流,過大電流可能導致散熱不良而異常動作,出廠值大約0.7A。
4. 建議先使用RAMPS1.4測試韌體進行測試基本電路及步進馬達;步進馬達之使用務必先行校正A4988之電流調整,太
過不適當的電流有可能損傷馬達、控制電路甚至燒毀。RAMPS1.4與步進馬達
測試韌體:
https://reprap.org/wiki/File:RAMPS1.4_TestCode.pde
或至本公司官網下載改良版(可測LCD控制板)
5. 調整A4988電流時,請勿連結12V(或其他步進馬達外部電源)。
6. 當同時使用USB電腦連線與外部12V電源時, A4988必須已經調到適當的電流(或最小電流)才能打開12V電源供應器之
電源;若A4988當時電流是很高而未校正的,打開12V電源將可能燒毀Mega2560或A4988。
7. 組裝完成若以手推動XYZ軸的步進馬達動作請勿太過快速,因為這樣會產生反饋電流,此電流有可能導致A4988控制
模組受損。
8. 請務必遵守上述原則保護電路,電路受損甚至比永久壞損麻煩,因為有可能導致電路會動作但卻不到位,因此造成列
印失敗卻無法發現原因。
請注意本項商品出廠為100%檢測,品質保證,購買本項商品請面交並當面測試,若非當面測試面交並無法提供所謂收到的商品是不良品之保固,本公司過去收到退回的所謂故障品都是使用者使用不當不小心燒掉所導致,既然本店出貨時無法測試存證出貨時是良品,您也無法證明收到就是不良品,若對於此條件有疑慮請勿下標購買。
提供您安裝訣竅: 收到商品不要急著全部電路都安裝上去通電測試,這是周邊電路有問題或是安裝不良導致本電路板燒掉的主要兩項原因,請使用USB線接上電腦安裝驅動程式然後上傳測試韌體,確定本電路板正常動作之後再逐一安裝A4988模組(請勿一次全部裝上)分別進行每一個步進馬達的測試。這樣不但可以確保電路不被燒掉,也可以確保每一部分電路正常動作,更可以節省您往後可能重複拆裝造成燒毀的風險。測試過程中若發現其中一個軸有問題可以將A4988換位置或是馬達換位置來釐清是A4988或是馬達造成,若發生問題未必是故障,常常是因為接觸不良,請檢查線路、接頭、PIN腳是否都
完全連接好(外表看起來有連結未必真正有倒通,若要保險測試請以三用電表確認)。

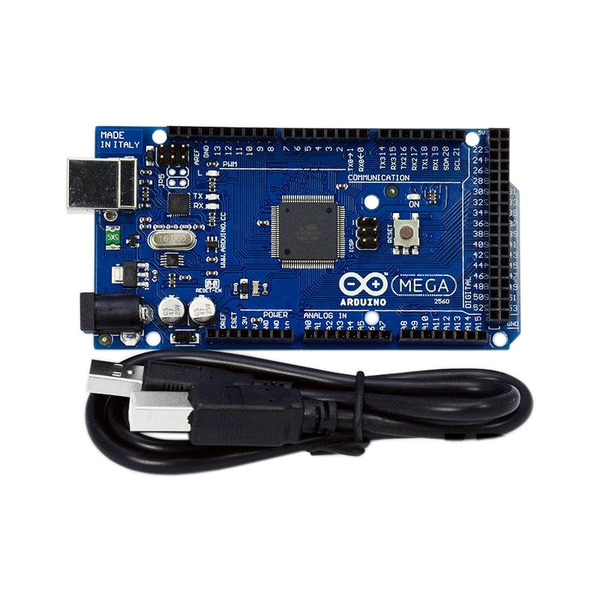

- Arduino Mega2560 (副廠款,100%相容)。

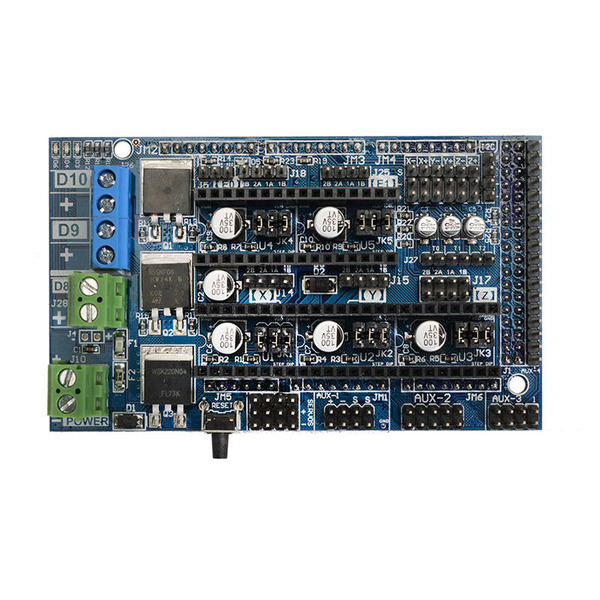

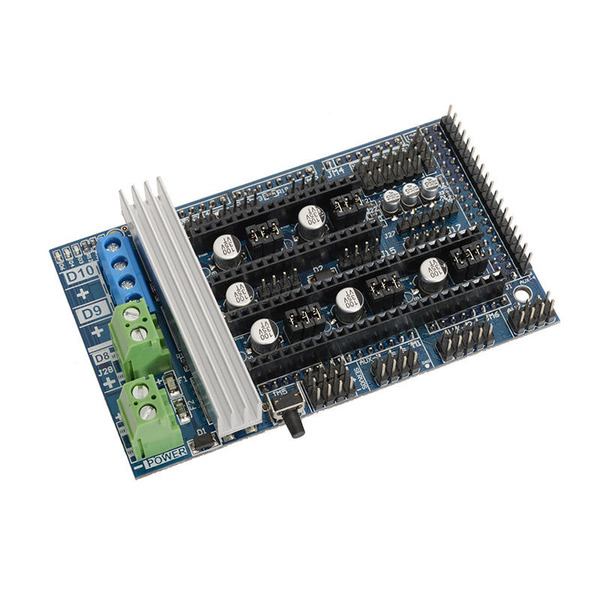

- RAMPS1.6介面板。
- A4988步進馬達驅動模組。
