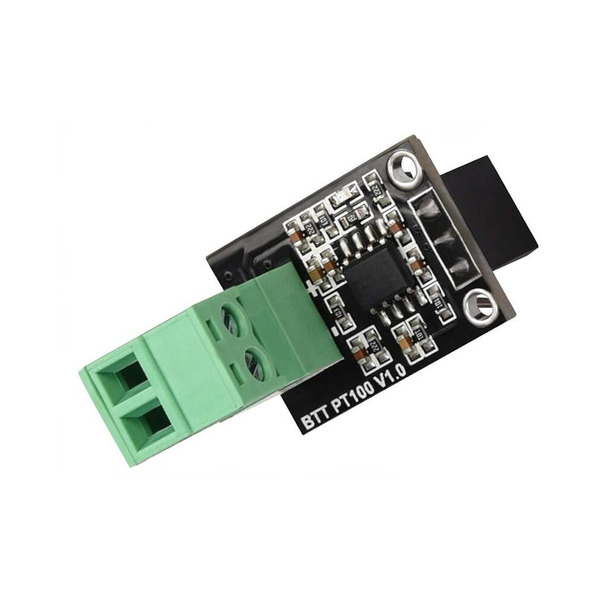

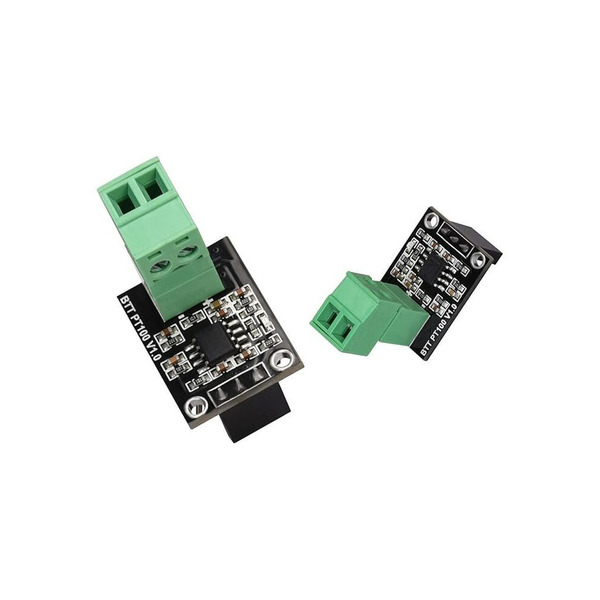

BIGTREETECH PT100 熱電偶/電阻接口板 BT PT100

商品名稱: BIGTREETECH PT100 熱電偶/電阻接口板 BT PT100
用　　途: 熱電偶信號轉接
商品內容:
　　　　  1. 轉接板1片(含線)

- 適用於 RAMPS或其他界面板使用PT100。

- 使用與接線說明(在Ramp1.4上的使用方法)：
1. 修改韌體Marlin的Configuration. H修改溫度設定:
      #define TEMP_SENSOR_0 20
2. 修改韌體Marlin的pins.h，找到ramps1.4主機板Pin口設定部分，修改:
      #define TEMP_0_PIN          2
      針對MKS Gen或者ramps1.4，修改為:
      #define TEMP_0_PIN 3
      //不能使用原來的熱敏電阻的PIN腳，只能另外選擇PIN腳，建議選擇A3(D57)，因為旁邊正好有5V和GND接腳，方便連接。
      針對MKS Base V1.3，修改為:
      #define TEMP_0_PIN 11
3. 將熱電偶連接到MKS PT100控制板，將信號線插到轉接板。
4. 信號線連接方法:
      連接MKS Gen或者RAMPS1.4將信號線連接到AUX-1上，紅色線對應5V、黑色對應GND、綠色或藍色信號線對應 D57(A3)
      連接 MKS BaseV1.3  可以直接連接限位元開關下面的A11或A12
