商品介紹

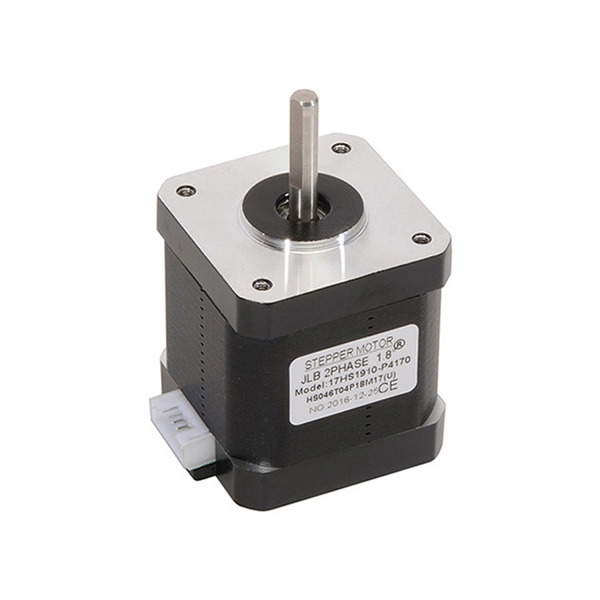

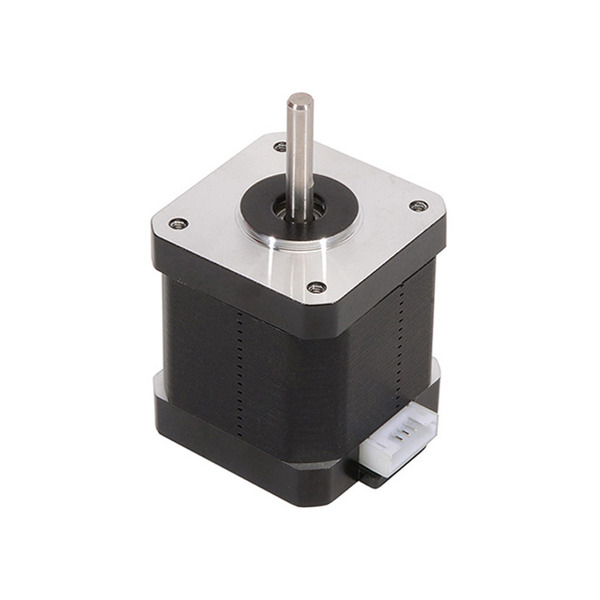

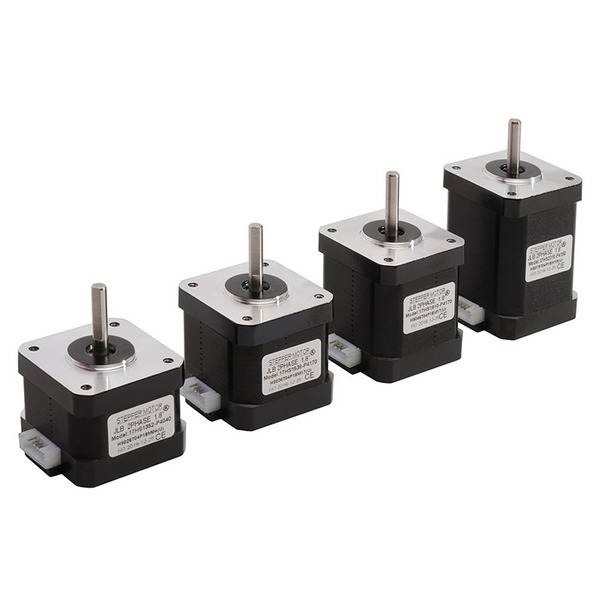

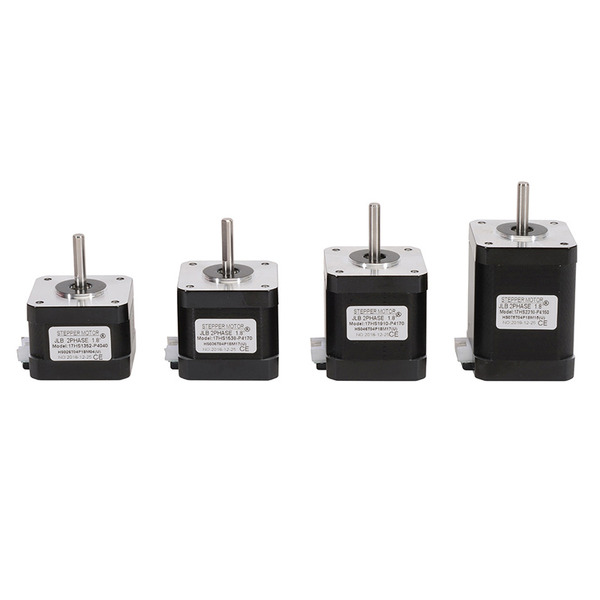

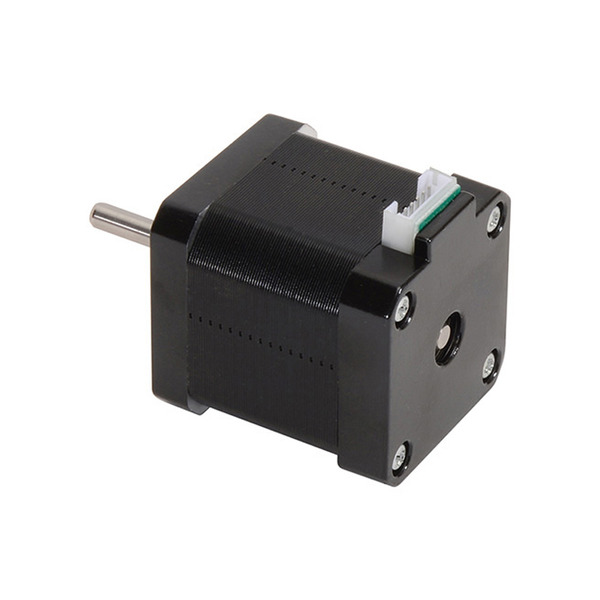

商品名稱: JLB 42型L48步進馬達 NEMA17 步進電機
商品內容:
1. 馬達1個。
2. 延長線1條
其他說明:
- 接線順序為黑綠藍紅或是相反亦可(此順序並非絕對，需依照實際使用的電路調配，本順序適用RAMPS與MKS系列控制板)。
- 常遇到因為搭配電路的相位信號不同而誤以為是馬達故障，請多次確認控制電路與馬達的對應相位。
- 常搭配之小型驅動器: A4988、DRV8825、LV8729、TMC2100、TMC2130、TMC2208等等等等諸多不及備載。
- 電流計算與規格書在本公司。
規格說明
- 身長: 48mm (L48) 符合NEMA17規格
- 相位: 2相4線
- 步角: 1.8°
- 電流: 1.68A
- 電阻: 1.65Ω±10%
- 力距: 保持轉矩0.55N*M
- 連接線: 線長100cm(一端6PIN XH2.54接馬達，另一端4PIN杜邦2.54)
- 軸心: 5mm
- 由步進馬達的基礎認識到使用方法
- 馬達差異及介紹及改善高速扭力下降對策
- 常見步進馬達疑惑解說
- 步進馬達負載力矩計算
- 步進馬達力矩單位換算
敬請詳閱
