步進馬達訊號產生器 時脈產生器 PWM脈衝產生器 步進馬達

售價
NT$200
供貨狀況: 尚有庫存
加入最愛 已銷售: 9 件 此商品可以折抵紅利 0


商品介紹

商品名稱: 步進馬達訊號產生器 時脈產生器 PWM脈衝產生器步進馬達
適用範圍: 步進馬達訊號產生
商品內容:
     1. 步進馬達訊號產生器1組(不含馬達及驅動器、小型驅動器轉接板)
其他說明:

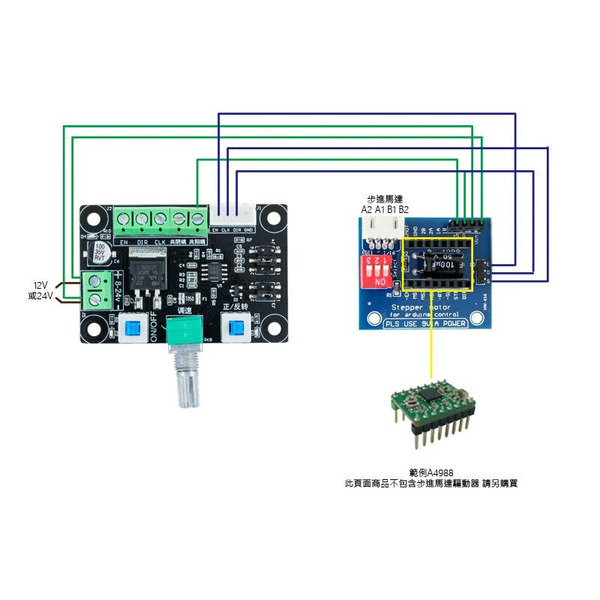

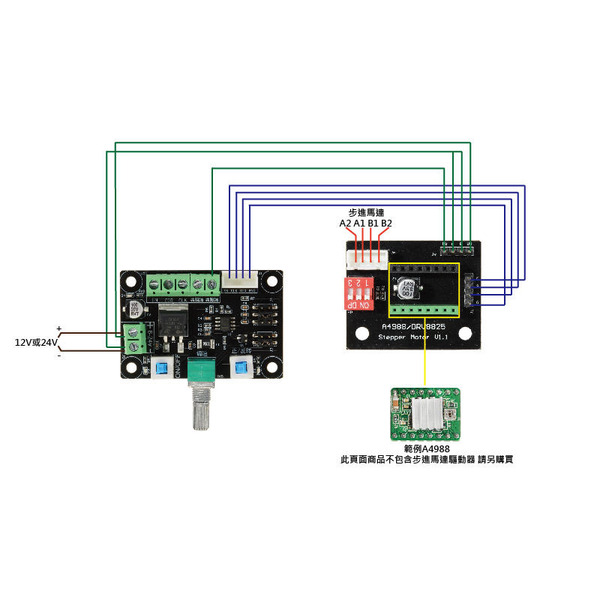

     - 照片三~四為示範步進馬達訊號產生器與步進馬達小型驅動器轉接板、A4988接線方式。
     - 安裝時注意方向,否則可能會燒毀驅動器甚至此片板子。
     - EN=ENA=FREE 使能, PUL=PULS=CLK脈衝, DIR=CW=CWW方向
                    共陽接法一(連接B區):EN+ PUL+ DIR+ 連接再一起接到共陽端, EN-接EN, PUL-接CLK, DIR-接DIR
                    共陽接法二(連接B區):EN- PUL- DIR- 連接再一起接到共陰端, EN+接EN, PUL+接CLK, DIR+接DIR
                    不同步進馬達驅動器端口標記有可能不同。

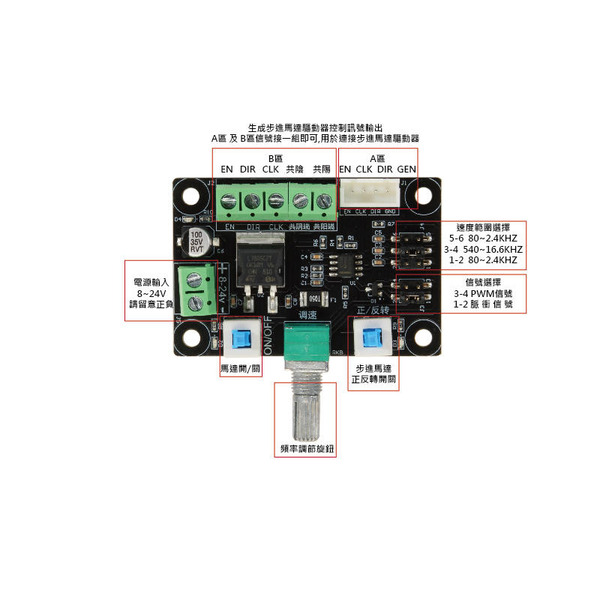

規格說明

- 時脈訊號有高中低速可選,分別為5.4~160khz、540~16.6khz、80~2.4khz無段變速(使用跳冒選擇)。
- 可產生脈衝訊號或是PWN訊號可選(使用跳冒選擇)。
- 頻率的測量:可以量PUL和共陰端(或共陽)兩個端口。
- 具有達開關與正反轉開關。
- 兩種電源輸入接頭。
- 可知員外部大型外接式驅動器。
- 可外接步進馬達小型驅動器轉接板
- 若外接步進馬達小型驅動器轉接板,可測試A4988、DRV8825步進馬達驅動器以及步進馬達。
- A4988步進馬達驅動器。
